كيف يمكن لقالب التقطيع الهوائي تحسين دقة القطع وكفاءة الإنتاج

يونسن، شركة مصنعة وموردة لمعدات التشغيل الآلي مقرها الصين، تقدم خدمات مخصصةرئويmيموت التقطيع التلقائيحلول للمصنعين الذين يبحثون عن جودة قطع متسقة وتكوينات أدوات مرنة ومعالجة فعالة للمواد الرقيقة والمرنة. من خلال استخدام الهواء المضغوط لتشغيل آلية القطع، يمكن لهذا النوع من القالب أن يدعم عمليات التقطيع المتكررة في التعبئة والتغليف والمواد الاستهلاكية الطبية والإلكترونيات وتصنيع المنتجات اللاصقة. يساعد اختيار هيكل الأدوات المناسب وخلوص القطع والتكوين الهوائي الشركات على تحسين اتساق الإنتاج مع إدارة متطلبات الصيانة وتكاليف التشغيل.

إن قالب التقطيع الهوائي عبارة عن أداة قطع مدعومة بالهواء المضغوط والتي تفصل المكون المطلوب عن الورقة أو الفيلم أو أي مادة أخرى مناسبة. بالمقارنة مع الأدوات التي يتم تشغيلها يدويًا، يمكن للأنظمة الهوائية أن تقلل من الجهد اليدوي المتكرر وتدعم التكامل مع معدات الإنتاج. وتعتمد قيمتها العملية على خصائص المواد، وهندسة الأجزاء، والمخرجات المطلوبة، وتصميم الأدوات. يشرح هذا الدليل كيفية عمل التقطيع الهوائي، والمواد والصناعات التي تخدمها، وكيفية مقارنتها بطرق القطع البديلة، وما يجب على المشترين تقييمه قبل شراء حل مخصص من شركة مصنعة مثل Junssen.

جدول المحتويات

1. ما هو يموت تقطيع هوائي؟
2. كيف تعمل عملية التقطيع؟
3. ما هي الفوائد الرئيسية؟
4. ما هي المواد والصناعات التي يمكن استخدامها؟
5. كيف يمكن مقارنتها مع طرق القطع الأخرى؟
6. كيف تختار القالب المناسب؟
7. كيف يمكنك الحفاظ على أداء القطع؟
8. الأسئلة المتداولة
9. خاتمة

1. ما هو قالب التقطيع الهوائي؟

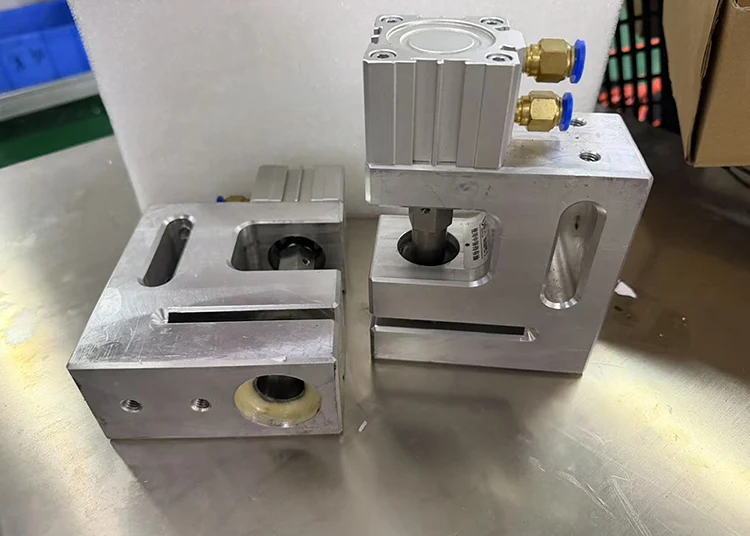

إن قالب التقطيع الهوائي عبارة عن أداة قطع متخصصة تستخدم الهواء المضغوط لتشغيل آلية الثقب أو القطع. والغرض الأساسي منه هو قطع مكون بمخطط تفصيلي محدد من ورقة أكبر أو مادة متواصلة. في عملية التقطيع النموذجية، تكون القطعة المنفصلة هي المنتج المطلوب، بينما تصبح المادة المحيطة خردة أو بقايا قابلة لإعادة الاستخدام.

تشتمل المكونات الرئيسية عادةً على أسطوانة هوائية، ومثقب، وقالب، ومكونات توجيه، وقاعدة داعمة. اعتمادًا على التطبيق، يمكن تركيب الأداة على مكبس ثابت أو تكوينها لإعداد إنتاج مناسب متنقل أو مخصص. تصف شركة Junssen قالب التقطيع الهوائي الخاص بها بأنه حل مدمج وخفيف الوزن يمكنه استيعاب ترتيبات الإنتاج المختلفة.

ميزة عملية أخرى هي مرونة الأدوات. عندما تتغير أبعاد المنتج أو مواضع الفتحات، يمكن استبدال مواصفات التثقيب والقالب المتوافقة دون إعادة بناء المجموعة بأكملها. تعتمد الجدوى الدقيقة على تصميم الأدوات وهندسة المنتج الجديد.

من المهم التمييز بين التقطيع والثقب العادي. يؤدي التقطيع إلى إنتاج جزء منفصل ذو مظهر خارجي محدد، في حين أن التثقيب بشكل عام يخلق ثقبًا أو فتحة في المادة التي تظل سليمة إلى حد كبير. تجمع بعض أنظمة الإنتاج بين الوظيفتين عندما يتطلب تصميم الأجزاء وجودهما.

2. كيف تتم عملية التقطيع؟

مبدأ التشغيل واضح ومباشر: الهواء المضغوط يولد حركة الأسطوانة، ويطبق عنصر القطع القوة على قطعة العمل، وتحدد هندسة القالب المظهر الجانبي الناتج. يتطلب التشغيل الناجح التنسيق بين النظام الهوائي، وتخليص الأدوات، وتحديد موضع المواد، ودورة الماكينة.

تسلسل التشغيل النموذجي

1. تحضير قطعة العمل:تأكد من نوع المادة وسمكها وأبعادها وحالة السطح.
2. وضع المادة:قم بمحاذاة الورقة أو الفيلم أو المكون المرن مع موقع القطع المقصود.
3. تأمين قطعة العمل:استخدم الأدلة أو التركيبات أو أجهزة تحديد المواقع المناسبة لتقليل الحركة أثناء القطع.
4. تفعيل الآلية الهوائية:قم بتزويد الهواء المضغوط ضمن نطاق التشغيل المحدد للمعدات لقيادة شوط القطع.
5. افصل المكون النهائي:يقوم الثقب والقالب بقطع المواد وفقًا للملف المصمم.
6. فحص النتيجة:تحقق من الأبعاد وجودة الحافة والتشوه والاتساق عبر الدورات المتكررة.
7. تنظيف وصيانة الأدوات:قم بإزالة البقايا وفحص أسطح القطع قبل مواصلة الإنتاج.

بالنسبة للإنتاج الآلي، يمكن دمج القالب مع وحدة التحكم في الماكينة، أو آلية تحديد الموقع، أو نظام تغذية المواد. قبل التكامل، يجب على الشركات المصنعة التحقق من توقيت الشوط، ومساحة التثبيت المتاحة، وتوافق التحكم، وقوة القطع المطلوبة.

3. ما هي الفوائد الرئيسية للتقطيع الهوائي؟

نتائج القطع متسقة

عندما يتم تصميم الأدوات وصيانتها بشكل صحيح، يمكن لنظام التقطيع الهوائي إنتاج أشكال مكونات قابلة للتكرار عبر عمليات الإنتاج. يعد تحديد موضع المواد بدقة، وخلوص القطع المناسب، وإخراج الهواء المستقر أمرًا ضروريًا لتحقيق هذه النتيجة. يجب إنشاء التسامح الفعلي للأبعاد لكل تطبيق بدلاً من افتراضه من طريقة القيادة وحدها.

تكوين المعدات المدمجة

يمكن أن توفر الآليات الهوائية بديلاً عمليًا للتطبيقات التي لا تتطلب وحدة طاقة هيدروليكية معقدة. قد يؤدي التجميع المدمج إلى تبسيط عملية التثبيت في منطقة الإنتاج الحالية، على الرغم من أن البصمة الإجمالية تعتمد على التركيبات والحراسة ومكونات إعداد الهواء ومتطلبات مناولة المواد.

تقليل المخاوف المتعلقة بالسوائل الهيدروليكية

ونظرًا لأن المشغل يستخدم الهواء المضغوط بدلاً من الزيت الهيدروليكي كوسيلة للقيادة، فإن النظام يتجنب تسرب السائل الهيدروليكي المرتبط بدوائر الطاقة الهيدروليكية. يمكن أن يكون ذلك مفيدًا في بيئات الإنتاج التي تتعامل مع الأفلام الحساسة أو المواد اللاصقة أو المكونات الطبية الاستهلاكية. ومع ذلك، يجب تقييم نظافة الهواء المضغوط ومتطلبات التشحيم وضوابط التلوث وفقًا لعملية الإنتاج المحددة.

تكوينات الأدوات المرنة

قد تتطلب أشكال المنتجات المختلفة اللكمات المختلفة، أو فتحات القالب، أو ملفات القطع. يمكن لنظام الأدوات المخطط جيدًا أن يجعل تغيير المنتج أكثر قابلية للإدارة، خاصة عندما تكون المكونات البديلة مصممة للتوافق مع التجميع الحالي.

إمكانية التشغيل الآلي

يمكن دمج التقطيع الهوائي في المعدات الآلية أو شبه الآلية المناسبة. يمكن أن تساعد أجهزة التعشيق والحماية ومراقبة الضغط وأجهزة السلامة الأخرى في التحكم في الوصول إلى منطقة القطع. ويجب تحديد هذه الضمانات والتحقق من صحتها بالنسبة للجهاز الفعلي؛ التشغيل الهوائي وحده لا يضمن سلامة المشغل.

4. ما هي المواد والصناعات التي يمكنها استخدامها؟

تعتمد ملاءمة قالب التقطيع الهوائي على سمك المادة وصلابتها ومرونتها وخصائص سطحها ومقاومة القطع. وهو مفيد بشكل خاص لمواد رقيقة ومرنة مختارة، بشرط أن تكون هندسة الأداة والقوة المتاحة مناسبة.

تمثل هذه الأمثلة إمكانيات تطبيق، وليست ضمانًا بأن قالبًا قياسيًا واحدًا يمكنه معالجة كل مادة مدرجة. قد تتطلب المواد المركبة متعددة الطبقات والركائز الكاشطة وقطع العمل السميكة والمعادن الصلبة بنية قطع مختلفة أو آلة أكثر قوة. تساعد عينة المواد ورسم المنتج في تحديد الجدوى قبل تصنيع الأدوات.

5. كيف يمكن مقارنتها بطرق القطع الأخرى؟

يعتمد الاختيار بين التقطيع الهوائي، والتثقيب الهوائي، والقطع الهيدروليكي على ما إذا كانت النتيجة المطلوبة عبارة عن مكون منفصل، أو ثقب، أو قطع خلال مقطع جانبي للمادة. يجب على المشترين مقارنة العملية المقصودة بدلاً من التعامل مع هذه الطرق على أنها قابلة للتبديل.

غالبًا ما يستحق قالب التقطيع الهوائي التقييم عندما تكون قطعة العمل مناسبة للقطع الهوائي ويمكن توصيل القوة المطلوبة ضمن حدود تشغيل النظام. قد تكون المعدات الهيدروليكية أكثر ملاءمة للتطبيقات الثقيلة، في حين أن قالب التثقيب هو الخيار الأفضل بشكل عام عندما يكون إنشاء الفتحات هو الهدف الأساسي.

لمزيد من المعلومات حول الأدوات ذات الصلة، قم بمراجعة حلول قوالب التقطيع وخيارات قوالب التقطيع والثقب من Junssen.

6. كيف تختار القالب الصحيح؟

يمكن أن يؤدي شراء القالب على أساس السعر وحده إلى إعادة صياغة غير ضرورية، أو ضعف جودة الحافة، أو عدم التوافق مع المعدات الموجودة. النهج الأكثر موثوقية هو تحديد متطلبات الإنتاج قبل طلب عرض الأسعار.

معايير التقييم الأساسية

• مواصفات المواد:تحديد الركيزة، وسمكها، وصلابتها، ومرونتها، وما إذا كانت تحتوي على طبقات متعددة.
• هندسة الجزء:قم بتوفير الرسومات التي توضح الشكل الخارجي والأبعاد والقواطع والتفاوتات الحرجة.
• قوة القطع المطلوبة:تأكد من القوة اللازمة للمادة والهندسة، ثم تحقق من سعة الأسطوانة وضغط التشغيل.
• حجم الإنتاج:اشرح المخرجات المتوقعة وتكرار الدورة ومدة التحول ومستوى الأتمتة المخطط له.
• توافق المعدات:قم بتوفير أبعاد التركيب والمساحة المتاحة ومتطلبات التحكم وتفاصيل الجهاز المضيف.
• توقعات الجودة:حدد نتوءات مقبولة، وتشوه الحواف، واختلاف الأبعاد، وطرق الفحص.
• الوصول إلى الصيانة:تحقق مما إذا كان من الممكن فحص مكونات القطع، أو تنظيفها، أو استبدالها، أو إعادة تأريضها بكفاءة.

تشير معلومات منتج Junssen إلى أن قالب التقطيع الهوائي الخاص به مدمج وخفيف الوزن ويمكنه دعم تكوينات الإنتاج المختلفة. يجب أن يتم تأكيد التصميم المناسب وفقًا لرسومات المشتري وعيناته ومواصفات الماكينة.

للاستفسار عن الأدوات المخصصة، قم بإعداد حزمة تحتوي على رسم المنتج وبيانات المواد وعينات الصور والمخرجات المستهدفة ومتطلبات التثبيت. تسمح هذه التفاصيل للمورد بتقييم التصميم بشكل أكثر دقة وتحديد القيود المحتملة قبل بدء الإنتاج.

7. كيف يمكنك الحفاظ على أداء القطع؟

تساعد الصيانة الروتينية في الحفاظ على جودة الحافة، وتقليل وقت التوقف غير المخطط له، وإطالة عمر خدمة الأدوات. يجب أن تعكس فترة الصيانة الفعلية تردد التشغيل وخصائص الركيزة وتعليمات الشركة المصنعة.

ممارسات الصيانة الموصى بها

1. فحص حواف القطع:ابحث عن الرقائق أو التآكل أو التشوه أو البهتان الذي قد يؤثر على المظهر النهائي.
2. التحقق من خلوص القالب:تأكد من أن التثقيب والقالب يظلان متطابقين بشكل صحيح مع المواد التي تتم معالجتها.
3. بقايا المواد النظيفة:قم بإزالة القصاصات والرواسب اللاصقة والغبار وغيرها من التراكمات التي قد تتداخل مع حركة الأداة.
4. فحص العرض الهوائي:تحقق من استقرار الضغط وجودة الهواء والأنابيب والوصلات بحثًا عن أي تسرب أو تلف.
5. التشحيم على النحو المحدد:حافظ على الأكمام التوجيهية والمكونات المتحركة وفقًا لتعليمات الشركة المصنعة للمعدات.
6. التحقق من السحابات والمحاذاة:افحص نقاط التثبيت والأدلة والتركيبات، خاصة بعد تغيير الأدوات.
7. سجل نتائج الصيانة:تتبع عيوب القطع واستبدال المكونات وفترات الخدمة لتحديد المشكلات المتكررة.

لا ينبغي استخدام ضغط الهواء المفرط للتعويض عن حافة القطع الحادة أو القالب المصمم بشكل غير صحيح. قد يؤدي التشغيل خارج الحدود المحددة إلى تسريع تآكل المكونات الداخلية وإتلافها. قبل الصيانة، قم بعزل مصدر الطاقة الهوائية، وحرر الضغط المخزن، واتبع إجراءات الإغلاق والسلامة المعمول بها.

في حالة ظهور نتوءات أو قطع غير كاملة، تحقق أولاً من موضع المادة، والحالة المتطورة، والخلوص، وثبات الهواء. يجب أن تعتمد التعديلات على الفحص وتوصيات الشركة المصنعة للأدوات بدلاً من التجربة والخطأ وحدهما.

8. الأسئلة المتداولة

س 1: ما هو الغرض الرئيسي من قالب التقطيع الهوائي؟

يستخدم قالب التقطيع الهوائي الهواء المضغوط لتشغيل آلية القطع التي تفصل المكون عن ورقة أكبر أو فيلم أو أي ركيزة مناسبة أخرى. يتم استخدامه عندما يحتاج المصنعون إلى أشكال قابلة للتكرار وأبعاد أجزاء ثابتة.

Q2: ما هي المواد التي يمكن أن تتم عملية تقطيعها بالهواء المضغوط؟

اعتمادًا على تصميم القالب وقوة القطع المتاحة، قد تشمل المواد المناسبة الأفلام البلاستيكية والورق والأقمشة غير المنسوجة والشرائح اللاصقة والرغوة والمطاط والسيليكون ومواد عازلة مختارة. يجب التحقق من التوافق لسمك المادة المحددة وهندسة الأجزاء.

س3: ما الفرق بين التقطيع والتثقيب؟

عادةً ما ينتج عن التقطيع قطعة منفصلة تصبح المكون النهائي المطلوب. عادةً ما يؤدي التثقيب إلى إحداث ثقب أو فتحة، ويتم التعامل مع البزاقة التي تمت إزالتها على أنها نفايات. تعتمد العملية الصحيحة على تصميم المنتج.

س 4: هل يمكن لشركة Junssen تخصيص قالب تقطيع هوائي؟

توفر شركة Junssen حلول أدوات القطع لمتطلبات الإنتاج المختلفة. يمكن للمشترين تقديم الرسومات والعينات ومواصفات المواد وتفاصيل المعدات للتقييم الفني. يعتمد التكوين النهائي على التطبيق ومتطلبات التصميم المؤكدة.

س 5: ما هي العوامل التي تؤثر على عمر خدمة قالب التقطيع؟

تؤثر صلابة المواد والكشط، وخلوص القطع، وحالة الحافة، والمحاذاة، وضغط التشغيل، وتكرار الإنتاج، وممارسات الصيانة على عمر الخدمة. يساعد الفحص المنتظم والخدمة في الوقت المناسب على تقليل التآكل المبكر.

س 6: كيف يمكن للمصنعين تقليل النتوءات وتحسين جودة القطع؟

استخدم الخلوص المناسب للثقب حتى القالب، وحافظ على حواف القطع الحادة، وتأمين قطعة العمل، وحافظ على استقرار إمداد الهواء. يجب تقييم خصائص المواد وهندسة الأدوات معًا عند حدوث عيوب القطع المتكررة.

س 7: ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

قم بتوفير رسم المنتج ونوع الركيزة وسمكها والأبعاد المستهدفة والتفاوتات وحجم الإنتاج المتوقع ومواصفات الجهاز المضيف وأي متطلبات خاصة للسلامة أو الأتمتة. يمكن أن تساعد العينات أيضًا في توضيح السلوك المادي.

9. الاستنتاج

يمكن لقالب التقطيع الهوائي المصمم جيدًا أن يساعد الشركات المصنعة على إنتاج مكونات متناسقة الشكل مع دعم ترتيبات الأدوات المرنة وسير عمل الإنتاج الفعال. تعتمد ملاءمتها على المادة، وهندسة القطع، والقوة المطلوبة، وتوافق الماكينة، والإنتاج المتوقع. تعد المواصفات الدقيقة والصيانة الروتينية أمرًا ضروريًا للتشغيل الموثوق.

سواء كنت تقوم بتطوير مستهلكات طبية، أو مكونات تعبئة مرنة، أو منتجات لاصقة، أو أجزاء صناعية دقيقة، يمكن لشركة Junssen مساعدتك في تقييم متطلبات الأدوات الخاصة بك واستكشاف التكوين المناسب. قم بزيارة صفحة منتج قالب التقطيع الهوائي لمعرفة المزيد، ومراجعة حلول الأتمتة والأدوات ذات الصلة، واتصل بنامع رسوماتك وتفاصيل المواد وأهداف الإنتاج لمناقشة حل مخصص لتطبيقك.
