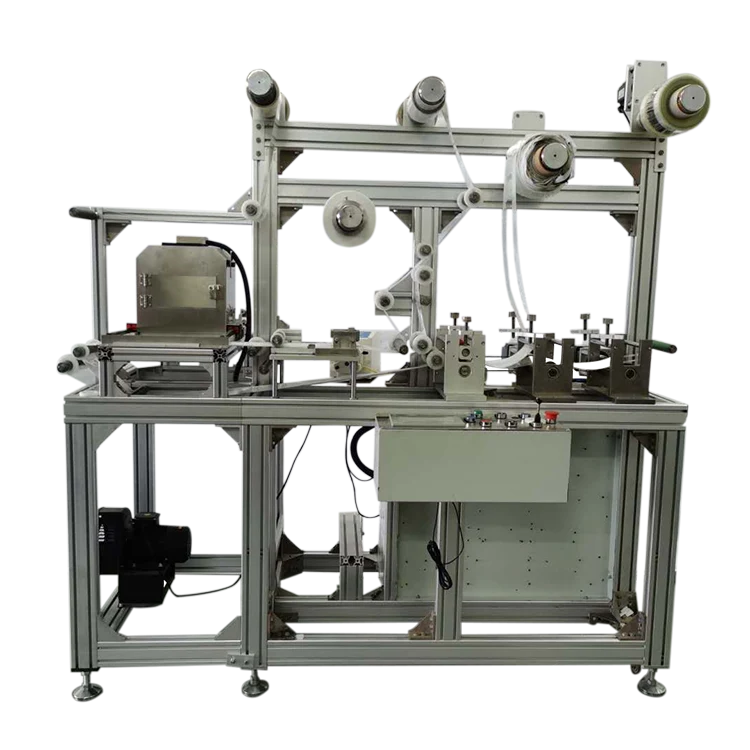

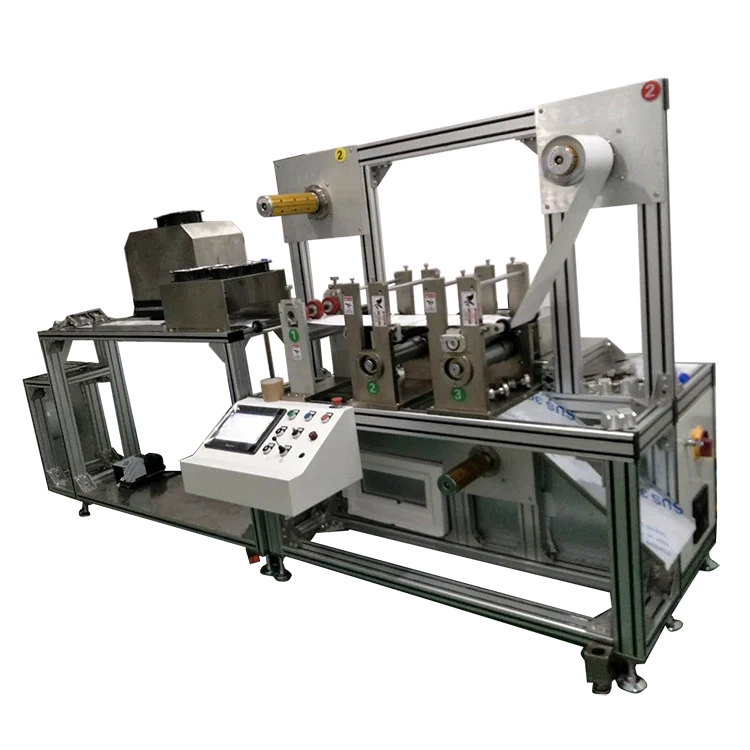

آلة إنتاج القطب الكهربائي لعلامة التبويب ECG في الخط

تخضع معدات Junssen لاختبارات صارمة قبل الشحن. العملاء المهتمين مدعوون للاتصال بنا للحصول على عرض أسعار! إن آلة إنتاج القطب الكهربائي ذات الطلاء المضمن لتخطيط القلب (ECG) مدمجة الحجم وسهلة التشغيل. تم تجهيز المعدة بآلية طلاء، والتي تقوم بتطبيق الطلاء مباشرة، ومعالجته، ومن ثم تنفيذ الشكل والقطع القالبي للمنتج النهائي. يمكن تعديل سرعة إنتاج المعدات وفقًا لتأثير المعالجة للهيدروجيل.

عملية الإنتاج

آلة صنع القطب الكهربائي لعلامة ECG: تفكيك المواد الأساسية - هيدروجيل موصل - معالجة بالأشعة فوق البنفسجية - مجموعة التثبيت - قطع الأشكال - المنتج النهائي واللف

1. تفكيك المواد الأساسية

إن تفكيك المواد الأساسية هو الخطوة التحضيرية الأولية لعملية الإنتاج بأكملها، والتي تهدف إلى تغذية المواد الأساسية الخام الملفوفة بشكل ثابت في خط المعالجة اللاحق. عادةً ما يتم دحرجة المادة الأساسية مسبقًا على عمود أساسي صلب قابل للنفخ أو ميكانيكي، والذي يتم تركيبه على محطة تفكيك أوتوماتيكية قابلة للتعديل للتحكم في التوتر. قبل التفكيك الرسمي، سيقوم المشغلون بمعايرة موضع المادة الأساسية من خلال أنظمة التحكم في موضع الحافة (EPC) لتصحيح الانحراف وضمان دخول المادة الأساسية إلى العمليات اللاحقة في خط مركزي متسق ودقيق (التكوينات الاختيارية). يحافظ نظام التحكم الأوتوماتيكي في الشد على قوة سحب ثابتة على المادة الأساسية طوال فترة الفك، مما يتجنب المشاكل مثل التجاعيد السائبة أو التشوه المفرط الذي قد يؤثر على دقة المعالجة اللاحقة. بالنسبة لأنواع المواد الأساسية المختلفة (مثل فيلم PET المرن أو الأقمشة غير المنسوجة أو الركيزة الرغوية)، يتم تعديل سرعة الفك ومعلمات التوتر مسبقًا لتتناسب مع سرعة معالجة الإجراءات النهائية، مما يضمن إنتاجًا مستمرًا دون انقطاع.

2. علاج بالأشعة فوق البنفسجية

بعد اكتمال الطلاء الموصل، تدخل المادة الأساسية المطلية الرطبة على الفور إلى نفق المعالجة بالأشعة فوق البنفسجية لإكمال المعالجة والتشكيل السريع. المعالجة بالأشعة فوق البنفسجية هي تقنية معالجة فعالة للطاقة: تحت إشعاع الضوء فوق البنفسجي عالي الكثافة بطول موجي محدد (عادةً 200-400 نانومتر)، يتحلل المُبدئ الضوئي في صيغة الطلاء الموصل لتوليد جذور حرة، والتي تبدأ بلمرة متشابكة لمجلدات البوليمر، وتحول الطلاء السائل إلى طبقة موصلة صلبة ومتماسكة بإحكام في عشرات الثواني أو حتى الثواني. نظام المعالجة بالأشعة فوق البنفسجية مُجهز بمصابيح UV ذات طاقة قابلة للتعديل وأجهزة التحكم في درجة الحرارة، والتي يمكنها ضبط كثافة الإشعاع وسرعة الخط وفقًا لسمك الطلاء وتركيبة التركيبة لتجنب المعالجة غير الكاملة أو هشاشة المعالجة الزائدة. بالمقارنة مع التجفيف الحراري، يتميز العلاج بالأشعة فوق البنفسجية بمزايا سرعة المعالجة السريعة، واستهلاك الطاقة المنخفض والبصمة الصغيرة، ولن يسبب تشوهًا مفرطًا للمواد الأساسية الحساسة للحرارة، مع ضمان قوة الترابط بين الطلاء الموصل والمواد الأساسية، واستقرار هيكل الشبكة الموصلة.

3. قطع الشكل بالقالب

قطع القالب هو خطوة معالجة تشكيل تقوم بتقطيع المنتج شبه النهائي المتكامل المجمع إلى الشكل والحجم الهندسي المحدد وفقًا لمتطلبات تصميم المنتج. تستخدم هذه الخطوة آلة قطع القوالب المسطحة الدقيقة أو آلة قطع القوالب الدوارة المتطابقة مع قالب فولاذي حاد مصنوع خصيصًا (أو معدات قطع القوالب بالليزر للأشكال الدقيقة المعقدة). تحت الضغط المحدد وسرعة التغذية، فإن القالب يقطع الطبقات الوظيفية والمواد الأساسية بشكل كامل (أو يكمل نصف القطع وفقًا للمتطلبات، مع الاحتفاظ بطبقة الحماية الخلفية)، ويزيل مواد هيكل النفايات الزائدة أثناء التفريغ تلقائيًا. يضمن القطع بالقالب عالي الدقة التحكم في الخطأ البعدي للمنتج ضمن نطاق تسامح صغير جدًا، وتكون حافة القطع ناعمة بدون نتوءات أو انفصال أو تشوه نتوء، مما يلبي متطلبات التجميع والاستخدام للمنتج النهائي. بالنسبة للمنتجات ذات الهياكل الداخلية المعقدة مثل فتحات تحديد المواقع المجوفة والخطوط ذات الأشكال الخاصة، يتم استخدام القطع التدريجي متعدد المحطات لإكمال جميع عمليات التشكيل في وقت واحد لضمان كفاءة المعالجة ودقتها.

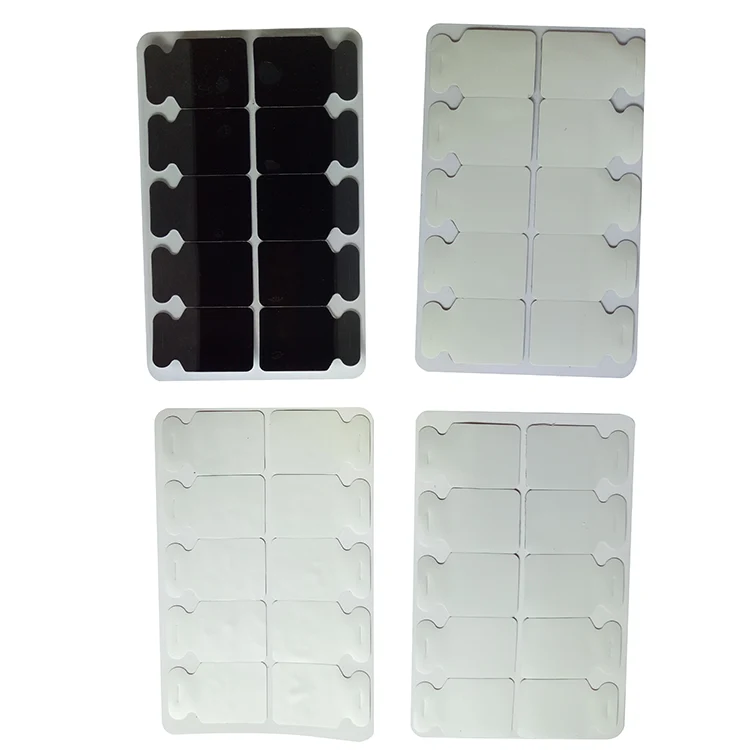

4. المنتج النهائي واللف

المنتج النهائي واللف هو الإجراء النهائي لعملية الإنتاج بأكملها للمنتجات النهائية القائمة على اللفائف. بعد قولبة القطع بالقالب، يتم فحص المنتجات النهائية من خلال أنظمة الفحص التلقائي عبر الإنترنت، والتي تكتشف وتضع علامة على المنتجات المعيبة بأبعاد غير مؤهلة أو طلاء رديء أو أجزاء مفقودة أو عيوب لدغ. يتم بعد ذلك لف المنتجات النهائية المؤهلة بدقة على عمود أساسي للتغليف محدد من خلال محطة لف أوتوماتيكية. على غرار خطوة الفك، تعتمد محطة اللف أيضًا التحكم الأوتوماتيكي في التوتر وأجهزة محاذاة الحواف الأنيقة لضمان أن لفة المنتج النهائي ملفوفة نظيفة، مشدودة، لا تتجعد أو انحراف، وهو مناسب للنقل اللاحق، التخزين والاستخدام النهائي. بالنسبة للمنتجات النهائية على شكل ورقة، ستقوم هذه الخطوة تلقائيًا بحساب وتكديس الألواح النهائية المقطوعة بالقالب، ثم إدخال التغليف؛ بالنسبة للمنتجات النهائية الملفوفة، بعد اكتمال اللف، يتم وضع علامة على اللفة بمواصفات المنتج ورقم الدفعة وتاريخ الإنتاج، ثم يتم إغلاقها وتعبئتها للتخزين والتسليم.

المبادئ الأساسية

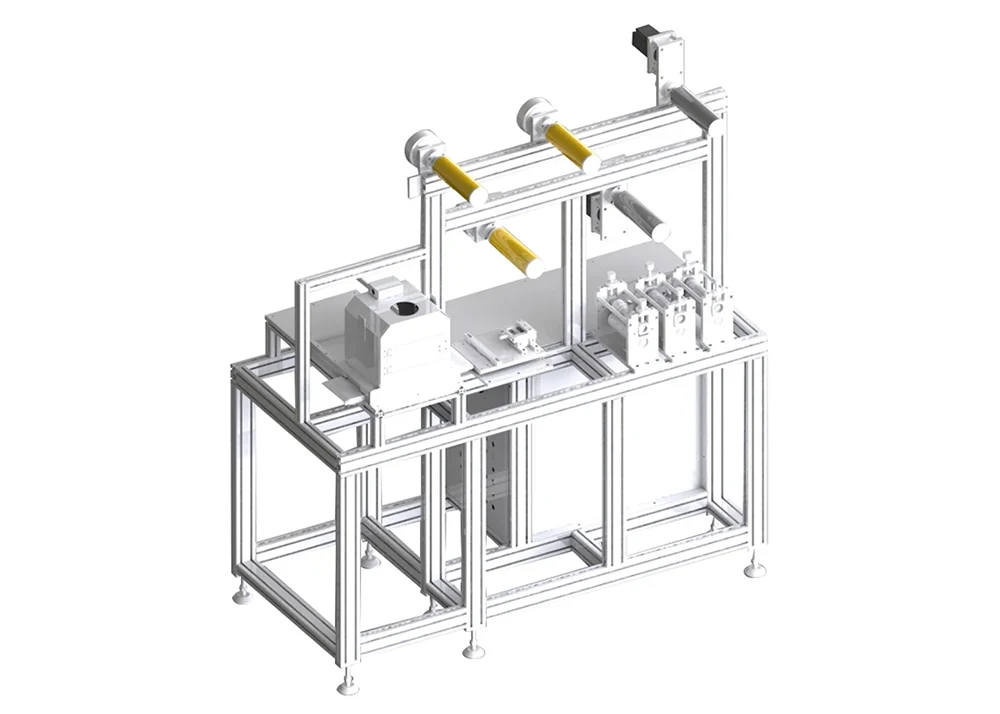

تستخدم هذه المعدات عملية طلاء وتشكيل متكاملة ومستمرة ومستمرة، مما يلغي نموذج المعالجة المجزأ التقليدي غير المتصل بالإنترنت الذي يتضمن تحضير المادة اللاصقة، والتصفيح، والقطع بالقالب. يستخدم خط الإنتاج بأكمله ركيزة على شكل لفة كحامل، وباتباع مسار تدفق المواد الموحد، يكمل بشكل تسلسلي العمليات المستمرة المؤتمتة بالكامل للفك، والطلاء في الخط للمادة اللاصقة الموصلة، والمعالجة بالأشعة فوق البنفسجية، والقطع بالقالب عالي الدقة، وإعادة لف المنتجات النهائية؛ يتم تنسيق العملية بأكملها والتحكم فيها بواسطة PLC جنبًا إلى جنب مع أنظمة التحكم ذات الحلقة المغلقة لتوجيه الويب والتوتر والسمك، مما يكمل تحويل المنتجات شبه النهائية لأقطاب تخطيط القلب الكهربائي إلى سلع تامة الصنع في مسار واحد. وهذا يضمن سماكة ثابتة للطبقة اللاصقة الموصلة، وأبعاد تحديد المواقع الدقيقة، والتوصيل الكهربائي الموحد منذ البداية.

مقارنة بين آلة القطب الكهربائي لتخطيط القلب ولصق تخطيط القلب من Junssen مقابل المعدات التقليدية غير المتصلة بالإنترنت

التعليمات

1. ما هي آلة إنتاج القطب الكهربائي ذات الطلاء الداخلي لتخطيط القلب (ECG) المستخدمة؟

تم تصميم آلة إنتاج القطب الكهربائي لتخطيط القلب ذات الطلاء الداخلي للإنتاج التلقائي لأقطاب تخطيط القلب الكهربائية على شكل علامة التبويب. فهو يجمع بين عمليات التغذية المستمرة للمواد والطلاء والقطع والتجميع لمساعدة الشركات المصنعة على تحقيق إنتاج فعال ومتسق للأقطاب الكهربائية.

2. ما هي مميزات عملية الطلاء المباشر؟

تتيح عملية الطلاء المباشرة التطبيق المستمر والدقيق للجيل الموصل أو المواد اللاصقة أثناء الإنتاج. فهو يساعد على تحسين تماسك الطلاء، وتقليل هدر المواد، والحفاظ على جودة المنتج المستقرة.

3. ما هي المواد التي يمكن معالجتها بواسطة هذه المعدات؟

يمكن للآلة معالجة المواد المختلفة المستخدمة في تصنيع أقطاب تخطيط القلب الكهربائية، بما في ذلك المواد الهلامية الموصلة والطبقات اللاصقة والركائز الرغوية والأغشية الموصلة ومكونات علامات التبويب. يمكن تعديل توافق المواد وفقًا لمتطلبات المنتج المحددة.

4. كيف تعمل هذه المعدات على تحسين كفاءة الإنتاج؟

من خلال دمج خطوات الإنتاج المتعددة في عملية تلقائية واحدة، فإن المعدات تقلل من المعالجة اليدوية، وتحسن سرعة المعالجة، وتضمن إنتاجًا مستقرًا. إنها مناسبة للشركات المصنعة التي تتطلب إنتاجًا ضخمًا موثوقًا لأقطاب تخطيط القلب.

5. هل يمكن للآلة دعم تصميمات ومواصفات الأقطاب الكهربائية المختلفة؟

نعم. يمكن تكوين المعدات وفقًا لأحجام وأشكال ومتطلبات الإنتاج المختلفة للأقطاب الكهربائية. يمكن توفير القوالب المخصصة ومعلمات الإنتاج لتلبية تطبيقات العملاء المختلفة.

6. كيف تضمن الآلة دقة الطلاء واتساق المنتج؟

تستخدم المعدات نظام طلاء متحكم فيه للحفاظ على تطبيق موحد للمواد. تساعد التغذية المستقرة والمعالجة الدقيقة على ضمان أداء ثابت للقطب الكهربائي وتقليل اختلافات الجودة أثناء الإنتاج.

7. هل المعدات سهلة التشغيل والصيانة؟

نعم. تم تصميم الماكينة من أجل التشغيل والصيانة المريحة. يساعد هيكلها الأمثل على تقليل وقت التنظيف، وتقليل وقت التوقف عن العمل، ودعم الإنتاج المستقر على المدى الطويل.

8. هل تقدم شركة Junssen الدعم الفني والحلول المخصصة؟

نعم. توفر Junssen الدعم الفني الاحترافي، وتخصيص المعدات، وإرشادات التثبيت، وخدمة ما بعد البيع بناءً على متطلبات الإنتاج الخاصة بالعملاء لضمان التشغيل السلس والتصنيع الفعال.
